Программное обеспечение автоматизированной системы диспетчерского управления тяговыми подстанциями (ПО АСДУ ТП)


Программное обеспечение автоматизированной системы диспетчерского управления тяговыми подстанциями (ПО АСДУ ТП) представляет собой программный комплекс, предназначенный для решения задач диагностики, контроля и управления объектами электроснабжения тяговых подстанций (ТП) и иных объектов энергоснабжения в автоматизированной системе диспетчерского управления (АСДУ).

ПО АСДУ ТП реализуется в рамках используемой операционной системы (ОС) Astra Linux 1.7 SE (серверной и для рабочих станций) пользовательскими приложениями на основе SCADA-системы и предназначено для непрерывной эксплуатации в АСДУ ТП на промышленных компьютерах специального исполнения (серверы, рабочие станции) с архитектурой процессоров х86_х64.



Основные функции ПО АСДУ ТП:
  • информационный обмен с контроллерами устройств электроснабжения;
  • отображение состояния объектов управления и контроля ТП в соответствии с данными, предоставляемыми нижним уровнем АСДУ ТП;
  • отображение информации об аварийных событиях;
  • управление объектами АСДУ ТП;
  • периодическое тестирование технических и программных средств, и каналов связи;
  • автоматическое формирование протокола команд ТУ (включая ошибки выполнения команд ТУ), событий ТС, значений параметров ТИ и списка аварийных событий.
  • просмотр протоколов событий за выбранный период;
  • авторизация пользователя при входе в систему с использованием индивидуального пароля;
  • справочная поддержка пользователей при работе с приложениями.

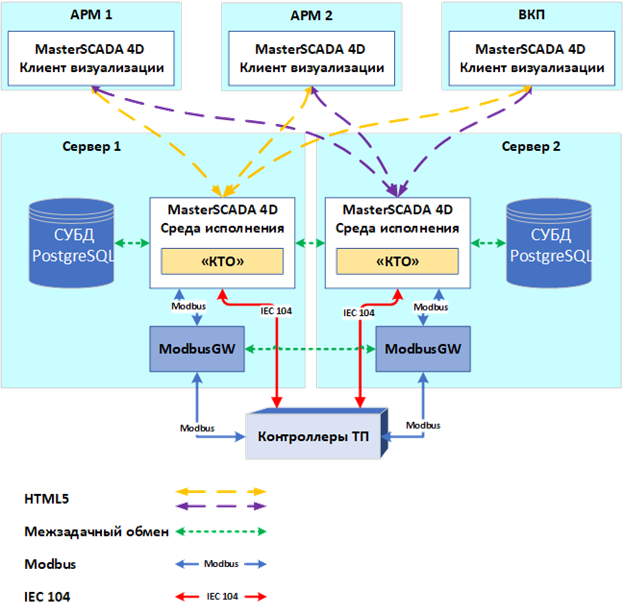

Структура ПО АСДУ ТП

В состав ПО АСДУ ТП верхнего уровня (РДП) входят следующие программы и программные модули:

  • SCADA-система «MasterSCADA 4D»;
  • СУБД «Postgre SQL»;
  • программа опроса подчиненных устройств по нескольким резервированным каналам связи и предоставления полученных данных по протоколу Modbus TCP/IP - «ModbusGW»;
  • программа-проект среды разработки MasterSCADA 4D, предназначенная для отображения состояния устройств и управления ими, - «КТО» (контроль технологического оборудования).

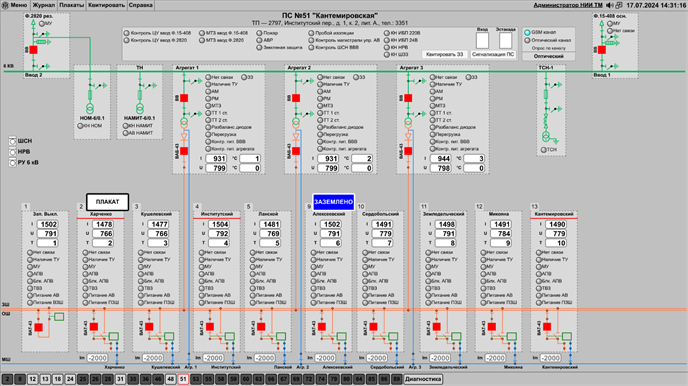

Главный вид программы «КТО»


Функциональные характеристики экземпляра программного обеспечения автоматизированной системы диспетчерского управления тяговыми подстанциями (ПО АСДУ ТП) представляют из себя характеристики SCADA-системы «MasterSCADA 4D» (среды исполнения и клиента визуализации), СУБД «Postgre SQL» и дистрибутива прикладного ПО, разработанного АО «НИИ ТМ».

 Дистрибутив ПО АСДУ ТП представляет из себя файл с расширением «zip», сформированным посредством архиватора «7 Zip». Дистрибутив несет в себе точные копии данных ПО АСДУ ТП в части, разработанной АО «НИИ ТМ», для соответствующего места установки (серверы, рабочие станции) на определенном объекте применения и применяется для записи нового контента на требуемые дисковые носители. Состав дистрибутива зависит от проекта и может отличаться. Имя дистрибутива «asdu-project.zip», где «project» - определяется проектом (объектом применения).

Скачать описание функциональных характеристик ПО АСДУ ТП

Скачать порядок эксплуатации ПО АСДУ ТП

Скачать руководство оператора ПО АСДУ ТП

Скачать инструкцию по установке ПО АСДУ ТП

Скачать дистрибутив ПО АСДУ ТП

Скачать лицензионный договор на право использования ПО АСДУ ТП

Стоимость программного обеспечения АСДУ ТП (ПО АСДУ ТП) рассчитывается индивидуально исходя из технических условий проекта.

Для расчета стоимости свяжитесь с нами по адресу электронной почты: info@niitm.spb.ru
